從前，有只菜鳥電池，夢想成為優秀的儲能電池…...
如何能夠找來一陣風，把我吹向成功的來路…...現在的我，
可憐，弱小，還睡不好......
哎呀！說好的飛升上神呢？怎么摔地上這么疼？果然電視劇里都是騙人的！
等等...那位老人...莫非是？傳說中掌握全釩寶典的儲能莊主！天吶！真是千載難逢的機會！
“儲能莊主在上，請受小生一拜！”
“釩釩小友，快快請起！既來之，則安之。有緣之人，當有所獲。你若有意拜師，我便傾囊相授?！?
“弟子釩釩拜見師父！”
于是，釩釩跟隨莊主在化物仙境修煉的日子就這樣開始了......
“釩釩我要傳授給你的電池技術叫做“全釩液流電池”?！?
“什么是'全釩'？”
“所謂全釩液流，全釩指的是電池用來儲存能量的物質“全部是釩離子”，電池中釩離子有四種價態，分別是二，三，四，五價。電池可以通過這幾種價態之間的轉化儲存能量?！?
“為什么稱為液流呢？”

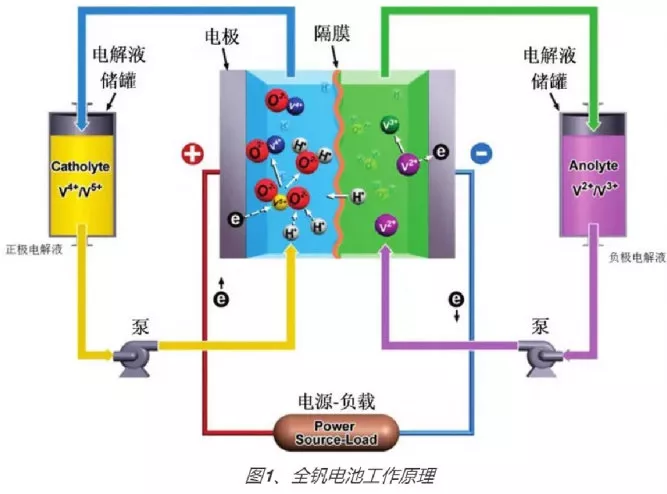

“所謂“液流”，指的是電池的電解液在運行的過程中在電極和儲罐之間循環，處于流動狀態。全釩液流電池的結構如圖所示，釩離子儲存在電解液中，電解液被泵入電極發生反應，儲存能量時，三價的釩被還原成二價釩，四價釩被氧化成五價釩。釋放能量時則發生相反的反應?！?

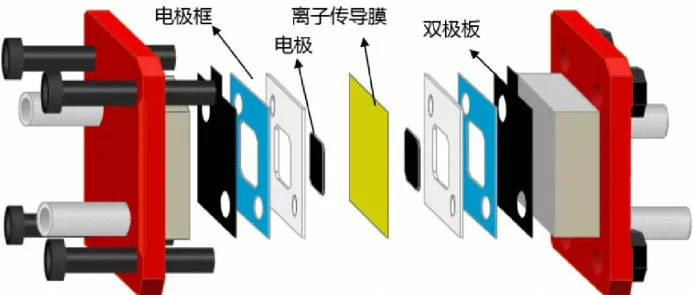

“全釩液流電池由電解液，端板，集流板，電極和膜組成。充電時電子從外電路經過集流板到達電極，釩離子在電極上得失電子，同時儲存能量，釩離子以外的離子穿過隔膜形成電池內電路?！?
“電極是啥捏？”

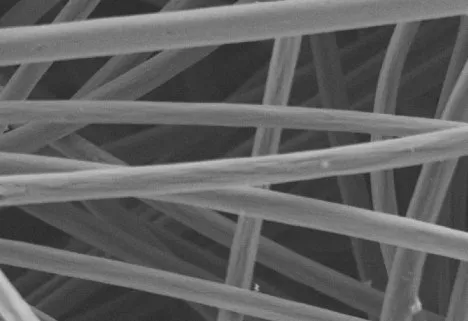

“電極是釩離子反應的場所，釩離子在電極上得失電子，實現價態變化，儲存或釋放能量。吶，圖上這就是?！?
“看起來像頭發絲～”
“沒錯，電極是纖維狀的，它的直徑只有10微米左右，是頭發絲直徑的1/4至1/5。充電和放電的時候，釩離子在這些纖維表面發生反應，電子則在這些導電的纖維中移動?！?

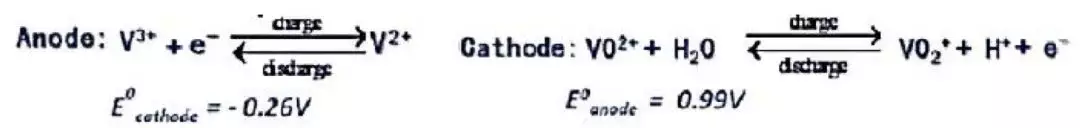

電極上發生反應的示意圖（得失電子）
“師父！膜你好像還沒解釋呢，和人的隔膜作用一樣么？”

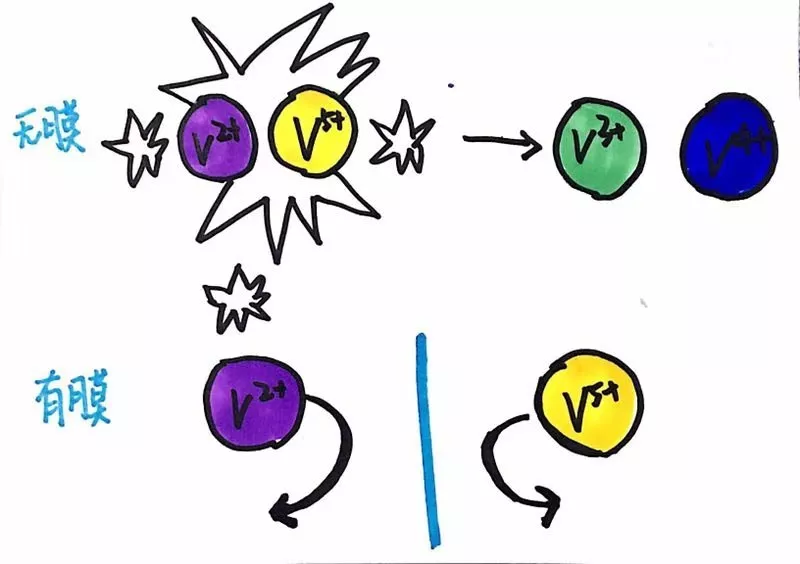

“別太急嘛。這膜的功能啊，是阻擋正負極的釩離子接觸，避免釩離子之間直接發生反應損失能量。如果沒有膜，兩端電極會直接接觸，電池會短路，更重要的是，兩端的電解液會直接混合，高價的釩離子直接與低價的釩離子反應，無法放出電。你看圖，講的很清楚嘛?！?
膜存在與不存在的區別
“所以，我們需要這樣的膜，它能夠防止電池短路，能夠阻擋釩離子接觸。同時，還能夠傳導其他離子，形成電池內電路。此為《全釩寶典》上部，你要勤加練習，早日領會心得，為師再授你更加高深之法?！?
經過一段時間的修行...領悟了《全釩寶典》上部的釩釩，已可靈活地指揮各部件，自己變身成為高性能的全釩（單）電池了。
“不錯，釩釩，你潛力很大，而且具有很多其他無法比擬的安全性優勢，你先自己繼續修煉，待為師過幾天傳你儲能山莊的終極心法！”
然而，內心膨脹的釩釩，自以為已經神功大成，于是給師傅留了一封信。寫道：“尊敬的師父，徒兒大功已成，下山闖蕩，為您爭光！——釩釩敬上”
“唉，初生牛犢，不知江湖艱險......等他嘗盡了苦頭，便會重回山莊嘍?！?
然而，外面的世界，遠比釩釩想象得殘酷。仍然是單電池的釩釩，由于輸出功率不足，無法滿足市場的需求，在電力江湖難以立足。
經歷了“釩生”的大起大落落落落之后，身無分文的釩釩，只得一路乞討，終于回到儲能山莊......
