近日，中國科學院沈陽自動化研究所信息服務與智能控制技術研究室3D電子打印課題組采用噴墨打印工藝，成功制造出柔性化鋰離子電池。該電池具有優秀的循環性能，能夠實現一體化成型，同時有助于低成本量產電池模塊。

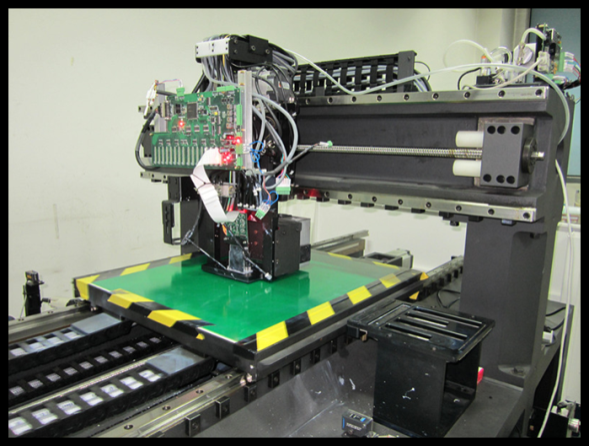

　　作為電池儲能材料的納米級鈦酸鋰油墨由沈陽自動化所課題組自主研發，該款油墨平均粒徑100nm，濃度15%，具有良好的分散性和極佳的噴印適配性能。電池集流體采用厚度15~50um的柔性石墨烯紙，抗拉強度2MPa，與普通打印紙相當。3D電子打印裝備也由該課題組自主研發，噴印控制精度1um，噴印速度最高達900mm/s。

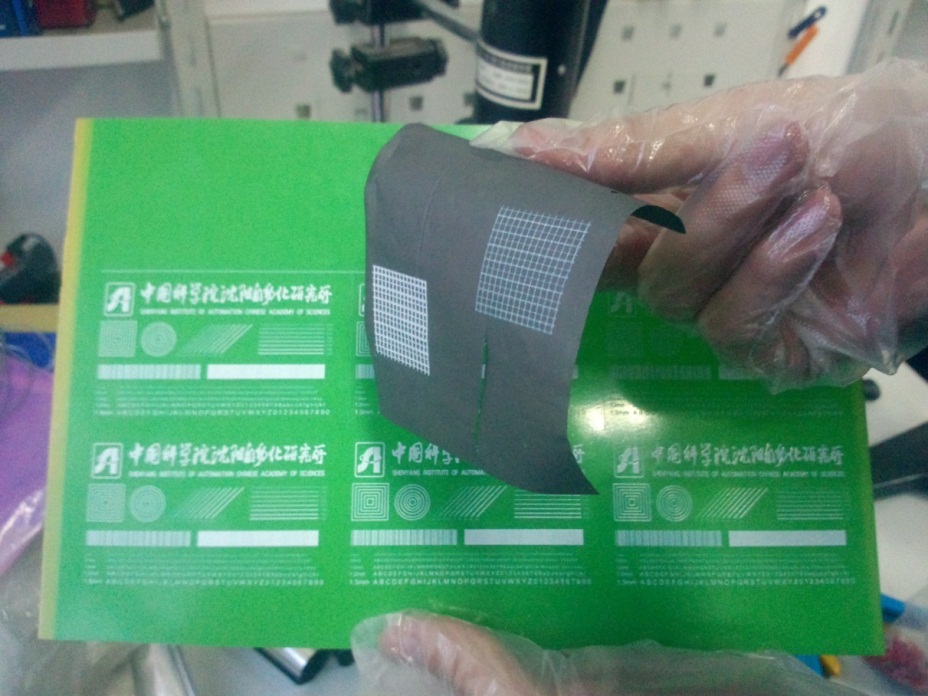

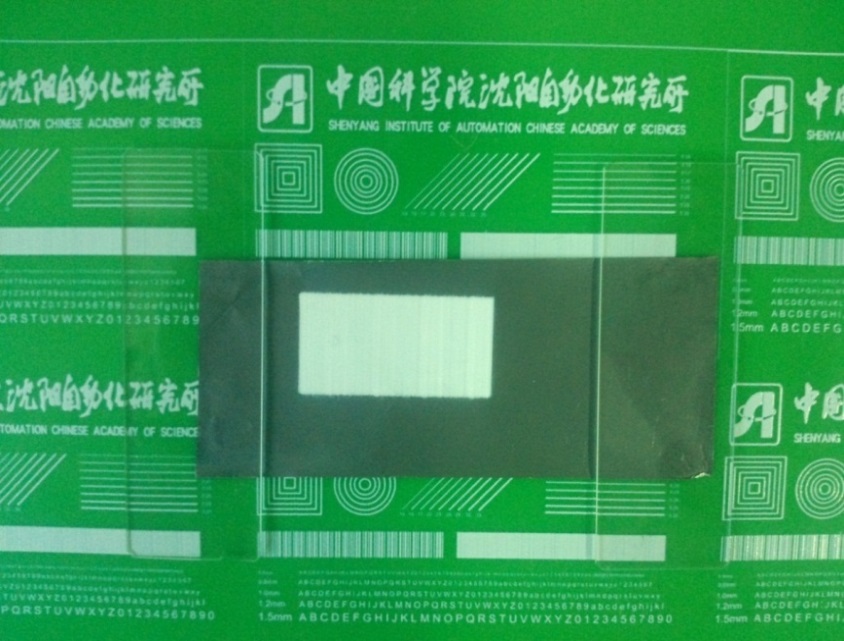

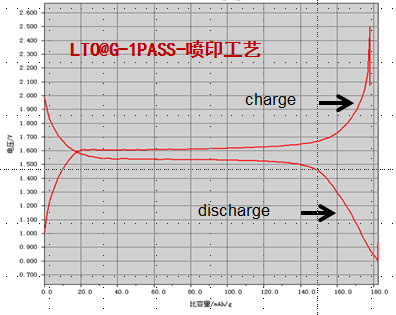

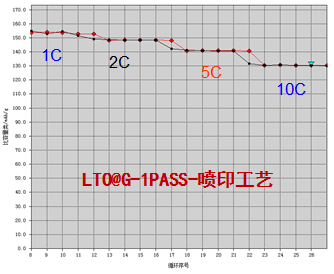

　　沈陽自動化所研發團隊采用多層噴印工藝將鈦酸鋰、粘結劑打印到柔性石墨烯紙集流體上，在線固化溫度120 即可完成電池制造。制造的鋰離子電池具有1.5V充放電平臺，比容量180mAh/g，在10C高倍率下電池容量僅損失15%，并且具有優秀的循環性能。利用噴墨打印技術制造鋰離子電池，能夠實現電池的柔性化、微型化、圖案化和透明化；采用多噴頭多材料噴印能夠實現電池一體化成型，另外，該工藝不挑選基板，因此可采用卷對卷工藝制造，有助于以低成本量產電池模塊。

　　近年來，沈陽自動化所3D電子打印課題組在國家“863”計劃及研究所創新基金支持下，在面向功能材料的工業噴印領域開展研究，在微電子元器件加工制造方面，開展無芯片RFID標簽設計、仿真及原型打印工作；在光伏器件噴印方面，開展太陽能電池超細柵電極噴印裝備及工藝研究工作，實現柵線寬度突破40um，高寬比≥0.6的電極噴印核心工藝；在儲能器件噴印工藝研究方面，自主研發納米儲能油墨，開展柔性化、圖案化儲能器件噴印工藝研究。同時該課題組自主研發面向3D電子打印的高速噴印成套裝備，在納米油墨制備、噴印控制及工藝研究領域擁有多項發明專利。（信息服務與智能控制技術研究室）
