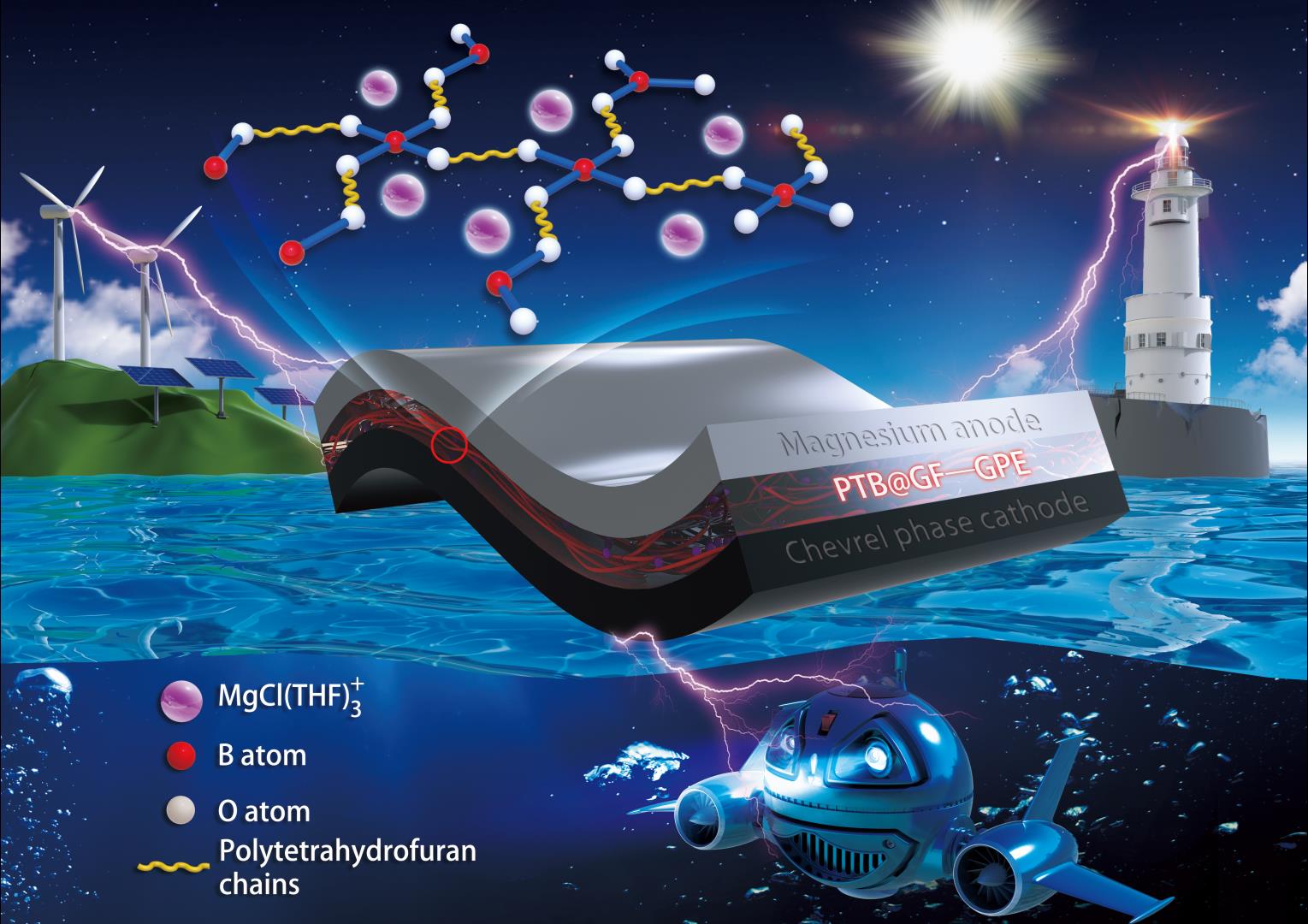

圖1 凝膠聚合物電解質的結構和應用領域示意圖

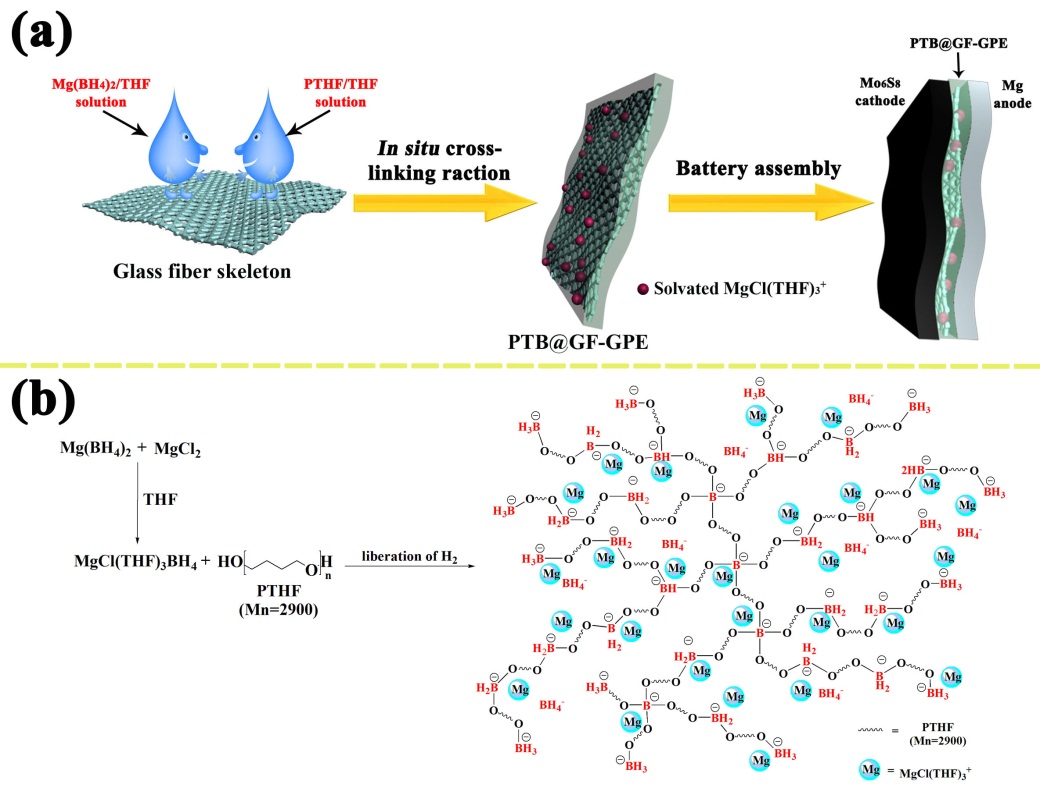

　　圖2 硼氫化鎂與聚四氫呋喃端羥基的原位交聯反應的示意圖

　　基于以上研究背景，依托青島能源所建設的青島儲能產業技術研究院通過硼氫化鎂與聚四氫呋喃端羥基的原位交聯反應，在玻璃纖維骨架上構建了一種能夠可逆地沉積溶解鎂的凝膠聚合物電解質體系。該凝膠電解質表現出高的鎂離子遷移數（0.73）和高的室溫離子電導率（4.76 10^-4 S/cm）。而裝配該凝膠電解質體系的Mo₆S₈/Mg電池不僅能在寬溫區（-20-60 ）內正常工作，而且展現出優異的安全性能。這種原位交聯的方法為鎂電池聚合物電解質的進一步開發提供了一種十分有應用潛力的策略。相關成果發表在材料類頂級期刊Advanced Materials上，論文的第一作者為青島能源所博士生杜奧冰。

　　該研究獲得了國家自然科學基金杰出青年基金項目、國家重點研發計劃和青島科技項目基金的支持。 （文/崔光磊 杜奧冰 圖/杜奧冰）

　　原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.201805930
