近日，中國科學院大連化學物理研究所復雜分子體系反應動力學研究組研究員韓克利團隊揭示了低維全無機銫銅鹵化物納米晶動力學機理。

　　有機-無機雜化金屬鹵化物以其優異的光學和電子性能在各種光電應用中顯示出廣闊的前景。這類材料特殊的結構可調性使它們能夠形成各種類型的晶體結構：從三維網絡、二維層狀結構、一維鏈狀結構，到最終在分子水平上形成零維的孤立結構。雖然三維和二維金屬鹵化物的研究取得了重要進展，但一維和零維金屬鹵化物至今尚未得到充分研究。

大連化物所揭示低維全無機銫銅鹵化物納米晶動力學機理

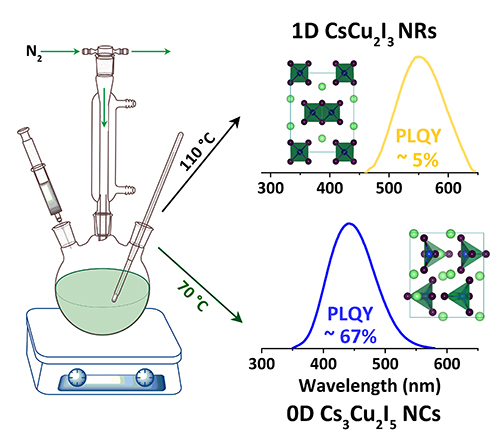

　　本工作中，該團隊首次采用熱注射法制備了全無機低維銫銅鹵化物納米晶?？蒲腥藛T采用相同的反應物和配體，在不同的反應溫度下，制備出一維的CsCu₂I₃納米棒和零維的Cs₃Cu₂I₅納米晶。一維CsCu₂I₃納米棒表現出微弱的黃光發射，熒光量子產率為5%；而零維Cs₃Cu₂I₅納米晶表現出明亮的藍光發射，熒光量子產率高達67%。理論計算表明，從一維CsCu₂I₃到零維Cs₃Cu₂I₅，維度的降低使得激子更加局域化，這也是零維Cs₃Cu₂I₅納米晶具有較強熒光的原因。此外，光譜研究表明，零維Cs₃Cu₂I₅納米晶高亮度的寬帶發射光譜源于自陷激子。該研究結果不僅提供了一種控制低維銫銅鹵化物納米晶合成的方法，而且強調了零維Cs₃Cu₂I₅納米晶在光電領域的應用前景。

　　上述工作得到國家自然科學基金重點項目等資助，并于近日發表在《德國應用化學》（Angew. Chem. Int. Ed.）上，同時，這也是獻禮大連化物所七十周年所慶文章之一。
